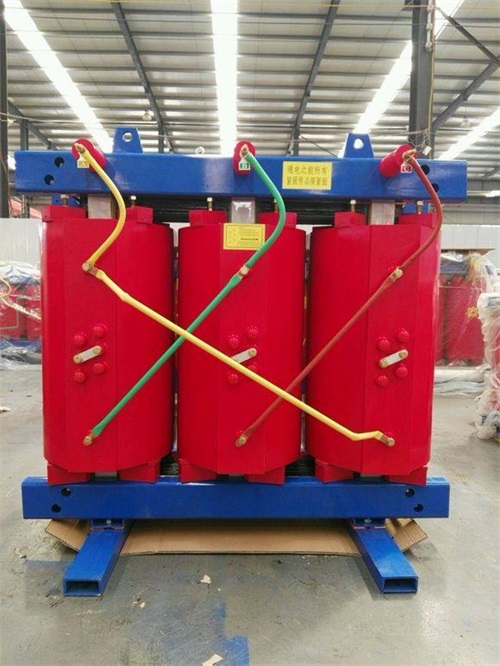

125KVA三相配電整流變壓器的一次側接交流電網，稱為網側，二次側接整流器，稱為閥側。不論是干式還是油浸式整流變壓器，其基本結構與普通電力變壓器相同。如油浸式整流變壓器有與油浸式電力變壓器類似的油箱，儲油柜等附件，有鐵芯，繞組，引線，夾件構成的器身等。但整流變壓器另有其特殊結構特點，整流變壓器不同與電力變壓器之處在于：1，整流變壓器的電流波形不是正玄波。

　　由于整流各壁在用一周期內輪流導通，流經整流壁的電流波形為斷續的近似矩形波，所以整流變壓器各相繞組中的電流波形也不是正玄波。2整流電路輸出的直流電壓不是純的直流，其波形在一定程度上市脈震的，帶有交流成分。顯然項數越多，直流電壓的脈動就越小。一般實際應用的整流線路項數最多不超過12相，為了減少直流電壓的脈動，在整流電路中串聯這過濾波電抗器及并聯電電容器。

　　濾網，每隔10~15小時清洗一次，開始時濾油3-5分鐘內，出油孔經由閥門10送回污油罐從頭濾過，積壓濾油器內的油，油浸式變壓器經由閥門9送回污油體系，再次濾過。 ⑶濾紙運用前放在80-90℃烘箱內枯燥24小時，放在清潔容器內。 ⑵正常功課時，壓力表3*10 ~4*10 Pa的壓力下是正常功課，假如雜質和油紙堵塞，壓力增高，當壓力到達6*10 Pa時，有必要中止，更換濾紙。 ⑵帶電濾油時，油管和濾油機應可靠接地，以保護功課職員的人身安全，功課職員要專業，要有人監護，穿帶好絕緣用品。以上濾油要多次進行精髓和枯燥合格為止。

　　開閥門8和11，然后起動油泵，再開閥門6和7。 變壓器帶電濾油：⑴當電壓高于10V時，不宜選用帶電濾油。 。停油時，先封鎖6和7，然后停油泵，再封鎖8和11的閥門。 ⑶操縱：4和5對角閥門接口處，接上壓力式濾油扣，閥門4抽出油，從閥門5處打回油箱，經多項輪回濾過，直至符合規范。由于在過濾時，發生較多的氣泡，氣泡在較高電壓的作用下會發生游離現象，使油的絕緣功能 變壞，導致內部放電。在進行帶電濾油時，定時將瓦斯繼電器內從油中開釋出的氣體放掉。

　　壓力濾過法：電力變壓器用的絕緣油必具有絕緣性質和導熱性質(規范)在裝置現場，常用壓力濾過法完成絕緣油的一般枯燥(除去水分)和凈化(除去臟物)的辦法。
