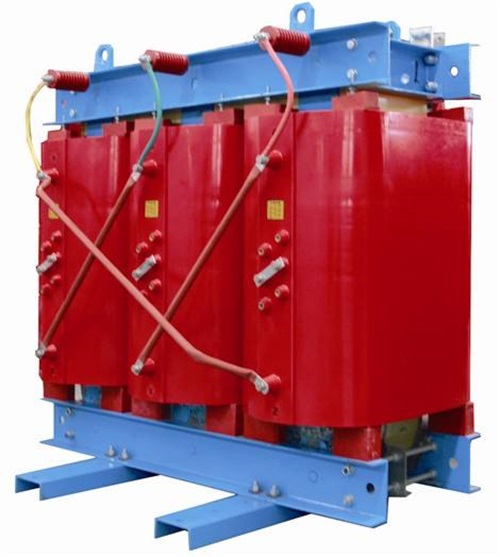

SCRBH15非晶合金干式變壓器鐵芯

　　1. SCRBH15非晶合金干式變壓器鐵芯采用日本日立金屬非晶帶材，三相三柱式形式制作而成，在直流電場強度下進行退火處理，以獲得低鐵損及低激磁電流的優異特性，鐵損比常規產品低70%~80%。

　　2. 結構簡潔，在結構上，不采用將鐵芯作為主承重結構的傳統設計方案，而采用以線圈為骨架的基本結構。這樣可使鐵芯不受壓力。SCRBH15非晶合金干式變壓器鐵芯鐵芯夾緊用薄板或成型框架結構。機械強度高。

　　3. SCRBH15非晶合金干式變壓器鐵芯鐵心表面以特殊樹脂涂裝，以防止?jié)駳饧案g。

　　4. 抗高次諧波，可采用Dyn11、Yyn0 接線。

　　低壓箔繞線圈

　　1. SCRBH15非晶合金干式變壓器鐵芯低壓采用進口優質銅箔及H 級絕緣材料繞制在成型絕緣筒上，層絕緣采用NOMEX紙，改善徑向短路力承受能力，VPI 真空壓力浸漬成堅固整體，上下端部采用樹脂端封，防塵、防潮、防鹽霧能力強。

　　2. 引線銅排、銅箔經專用設備采用氬弧焊接，提高了鐵芯的空間利用率，增強產品的抗短路能力，消除螺旋角，減小軸向受力。

　　3. 線圈機械強度高，局放降低。

　　高壓纏繞線圈

　　1. SCRBH15非晶合金干式變壓器高壓線圈直接套繞在低壓線圈上，裝配時繞組支撐在單獨的繞組系統上并壓緊固定，這樣可以使鐵芯不受壓力，減少了變壓器短路時徑向的內縮和擴大，從而有效地保證了變壓器的抗短路能力。采用多層分段圓筒式，縱向多氣道結構，抗熱抗沖擊能力強，耐突波能力強

　　2. 采用NOMEX 紙包扁銅線做導體，以NOMEX紙做層絕緣，以H級材料作端部絕緣經VPI真空壓力浸漬高溫烘焙固化成型，上下端部采用樹脂端封，防塵、防潮、防鹽霧力強

　　3. 線圈機械強度高，散熱性能好。

　　器身

　　1. SCRBH15非晶合金干式變壓器器身采取線圈作為承重主體，支撐在單獨的繞組系統上并壓緊固定，鐵心懸掛式結構，使鐵芯不受壓力，減少了變壓器短路時徑向的內縮和擴大對鐵心的影響。

　　2. SCRBH15非晶合金干式變壓器鐵心搭接部分采取特殊膠水端封工藝，確保鐵心受力小。

　　其它

　　在變壓器的設計及制造過程中，采取了多種降低噪音的措施。譬如：選取較低的磁密，從根本上保證變壓器運行時的低噪音;不斷提高工人的生產制造水平，減小生產制造過程造成的噪音增大;控制勵磁功率，在夾件與鐵芯的接觸面上使用海綿。
