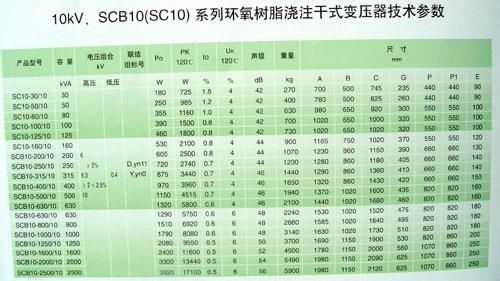

SC(B)10系列10kv樹脂絕緣三相干式變壓器（電力變壓器）性能參數

環氧樹脂干式變壓器技術特點

(1)電氣性能好,局部放電值低:在變壓器絕緣結構中,多少會有些局部的絕緣弱點,它在電場的作用下會首先發生放電,而不隨即形成整個絕緣貫穿性擊穿,它可能發生在絕緣體的表面或內部,即局部放電。然而電氣絕緣的破壞或局部老化,多數是從局部放電開始的,它的危害性突出表現在絕緣壽命迅速降低,**終影響安全運行。干式變壓器由于其獨特的結構(高、低壓繞組全部采用銅帶(箔)繞成)和其先進的制造工藝水平(高、低壓繞組全部在真空中澆注環氧樹脂并固化),使其局部放電值低。

(2)耐雷電沖擊能力強:由于高、低壓繞組全部采用銅帶(箔)繞成,層間電壓低、電容大,箔式繞組起始電壓分布接近線性,因此其抗雷電沖擊能力強

(3)抗短路能力強:由于高、低壓繞組電抗高度相同,無螺旋角現象,線圈間的安匝平衡,高、低壓繞組因短路引起的軸向力幾乎為零,因此其抗短路能力強。

(4)抗龜裂性能好:干式變壓器采用環氧樹脂“薄絕緣(1-3mm)技術”,滿足了低溫、高溫及溫度變化范圍大的場合,滿足了長期運行后的抗開裂要求,解決了“厚絕緣(6mm)技術”難于解決的開裂問題,使干式變壓器在技術上得到可靠的保障。

(5)過負載能力強:若相同容量的變壓器負載損耗相等時,則銅箔的面積將比銅導體相應增大,體積增大后,填料樹脂用量相應增多,因此繞組熱容性大,變壓器短時過載能力強。

(6)阻燃性能好:采用環氧樹脂真空澆注工藝無環境污染,有利于環境保護,該變壓器具有免維護、潮、抗?jié)駸?、阻燃和自熄特?適用于各種環境及條件惡劣的場合。

(7)損耗低、噪聲低:鐵芯通常采用礦物氧化物絕緣的優質冷軋硅鋼片,通過先進的加工工藝,使損耗水平和空載電流降至****,并取得非常低的噪聲水平。同時裝配好的鐵芯,在其表面封涂F級樹脂漆,以防塵、防腐、防煙霧和銹蝕。

(8)耐溫等級高:環氧樹脂干式變壓器屬于F級或H級絕緣,長期可在155℃或180℃高溫下安全運行。在相同容量下,它的體積小、重量輕,可節約安裝費用等。

(9)相關技術規范:①容量≤10000KVA;②電壓≤35KV;③絕緣等級F級或H級。

注意：表中重量、外形尺寸僅供參考，**終尺寸以合同簽訂后圖紙確認為準
