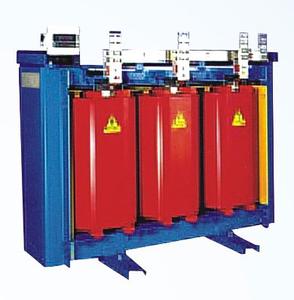

山東匯德變壓器制造有限公司專業生產10KV級SCRBH15系列非晶合金干式變壓器

山東匯德變壓器制造有限公司生產的SCRBH15系列非晶合金干式變壓器技術參數

10KV級SCRBH15-30-2500非晶合金干式變壓器技術參數

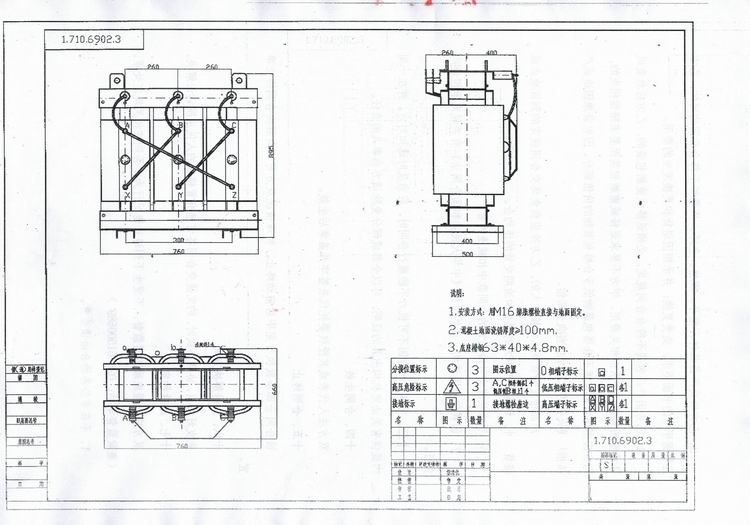

匯德牌SCRBH15非晶合金干式變壓器結構特點：

SCRBH15非晶合金干式變壓器鐵芯

1. 匯德牌SCRBH15非晶合金干式變壓器鐵芯采用日本日立金屬非晶帶材，三相三柱式形式制作而成，在直流電場強度下進行退火處理，以獲得低鐵損及低激磁電流的優異特性，鐵損比常規產品低70%~80%。

2. 結構簡潔，在結構上，不采用將鐵芯作為主承重結構的傳統設計方案，而采用以線圈為骨架的基本結構。這樣可使鐵芯不受壓力。SCRBH15非晶合金干式變壓器鐵芯鐵芯夾緊用薄板或成型框架結構。機械強度高。

3. SCRBH15非晶合金干式變壓器鐵芯鐵心表面以特殊樹脂涂裝，以防止?jié)駳饧案g。

4. 抗高次諧波，可采用Dyn11、Yyn0 接線。

低壓箔繞線圈

1. 匯德牌SCRBH15非晶合金干式變壓器鐵芯低壓采用進口優質銅箔及H 級絕緣材料繞制在成型絕緣筒上，層絕緣采用NOMEX紙，改善徑向短路力承受能力，VPI 真空壓力浸漬成堅固整體，上下端部采用樹脂端封，防塵、防潮、防鹽霧能力強。

2. 引線銅排、銅箔經專用設備采用氬弧焊接，提高了鐵芯的空間利用率，增強產品的抗短路能力，消除螺旋角，減小軸向受力。

3. 線圈機械強度高，局放降低。

高壓纏繞線圈

1. 匯德牌SCRBH15非晶合金干式變壓器高壓線圈直接套繞在低壓線圈上，裝配時繞組支撐在單獨的繞組系統上并壓緊固定，這樣可以使鐵芯不受壓力，減少了變壓器短路時徑向的內縮和擴大，從而有效地保證了變壓器的抗短路能力。采用多層分段圓筒式，縱向多氣道結構，抗熱抗沖擊能力強，耐突波能力強

2. 采用NOMEX 紙包扁銅線做導體，以NOMEX 紙做層絕緣，以H 級材料作端部絕緣經VPI 真空壓力浸漬高溫烘焙固化成型，上下端部采用樹脂端封，防塵、防潮、防鹽霧力強

3. 線圈機械強度高，散熱性能好。

器身

1. 匯德牌SCRBH15非晶合金干式變壓器器身采取線圈作為承重主體，支撐在單獨的繞組系統上并壓緊固定，鐵心懸掛式結構，使鐵芯不受壓力，減少了變壓器短路時徑向的內縮和擴大對鐵心的影響。

2. 匯德牌SCRBH15非晶合金干式變壓器鐵心搭接部分采取特殊膠水端封工藝，確保鐵心受力**小。

其它

在變壓器的設計及制造過程中，采取了多種降低噪音的措施。譬如：選取較低的磁密，從根本上保證變壓器運行時的低噪音；不斷提高工人的生產制造水平，減小生產制造過程造成的噪音增大；控制勵磁功率，在夾件與鐵芯的接觸面上使用海綿。

匯德牌SCRBH15非晶合金干式變壓器產品特點：

1. 節能先鋒——匯德牌SCRBH15非晶合金干式變壓器由于采用非晶合金鐵心制作及創新的三相三柱制造工藝，鐵損大幅度下降，空載損耗約為常規干變的25%左右。投資非晶合金鐵心雖然初期投資較高，但是非晶合金變壓器由于其超高效率、節約能源的特性，在平均負載60%的情況下，3-5 年內可回收額外投資，在變壓器30 年的壽命中可節約可觀的電費支出。

2. 可靠性高——產品滿足國家標準GB1094.11-2007、GB/T22072-2008 以及IEC60076-11 標準；產品為H 級（工作溫度180℃）耐熱等級，而它的主要絕緣材料卻是C 級（工作溫度220℃）的，留有較大的裕度；能承受惡劣條件的儲存、運輸；能在惡劣條件下（包括氣候、地理環境）正常運行；有比一般干式變壓器更強的過負載能力；有很好的抗短路能力；變壓器在正常使用情況下可免維修。

3. 安全性好——匯德牌SCRBH15非晶合金干式變壓器在使用中不會助燃，能阻燃、不會爆炸及放出有害氣體；變壓器在使用時，不會對環境和其他設備特別是對人身造成危害。

4. 環保性好——匯德牌SCRBH15非晶合金干式變壓器在制造、運輸、儲存、運行時不會對環境造成污染；產品在使用壽命結束后，線圈可以回收，資源可以重新利用，不會對環境造成危害；另外創新的鐵心結構及先進的制造工藝，確保非晶變壓器噪音低于現行國家標準4-5dB，成功攻克了非晶變壓器噪音大的難題。
